汉德邦建材免拆底模钢筋桁架楼承板产品介绍及工程案例赏析

2024-08-27

1505

免拆底模钢筋桁架楼承板(细石混凝土钢筋桁架楼承板)是汉德邦建材有限公司为了响应国家建筑产业化发展政策,提高建筑部品部件预制装配率而研发的新一代钢筋桁架楼承板产品,将钢筋在工厂加工成钢筋桁架,并将钢筋桁架与细石混凝土底模预制为一体,是一种新型预制装配式免拆底模钢筋桁架楼承板。楼承板承受混凝土湿料施工期间荷载,楼板成型后混凝土底模板不拆除作为楼板下保护层,其广泛应用于各类混凝土住宅、钢结构住宅、学校、公共建筑等项目中。

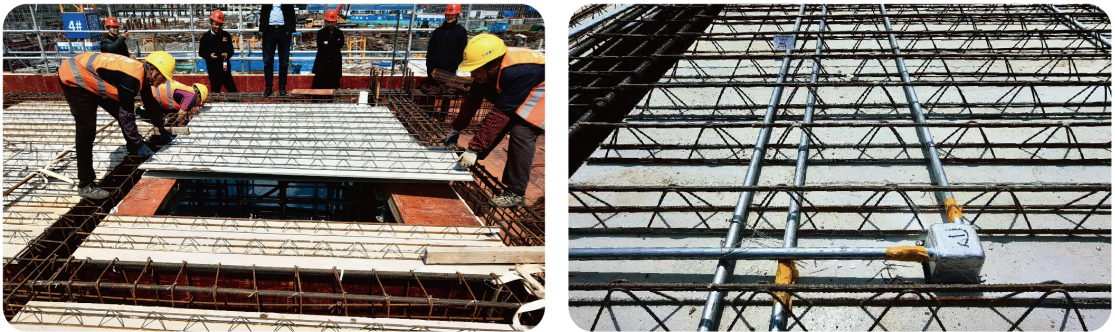

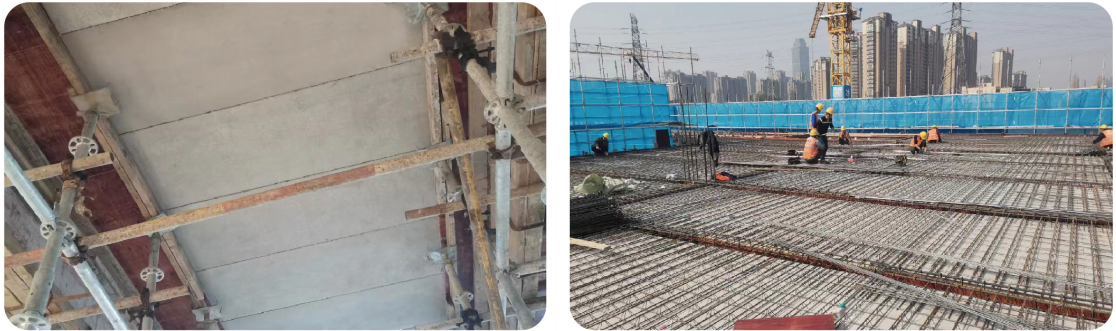

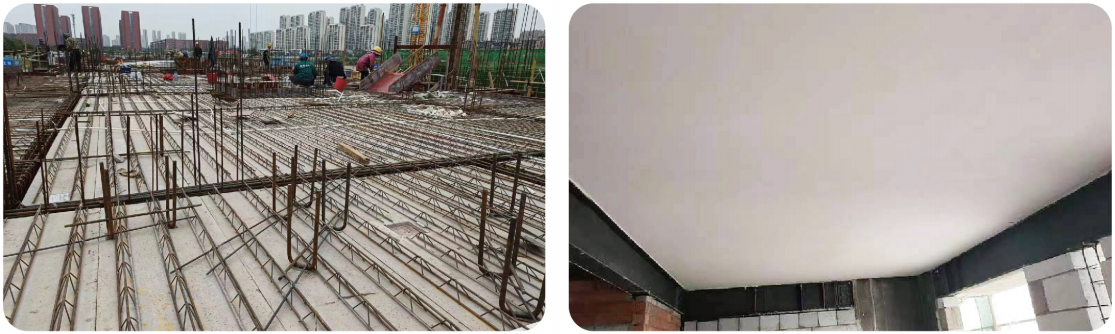

免拆底模钢筋桁架楼承板应用案例



免拆底模钢筋桁架楼承板是由钢筋桁架和混凝土免拆底模组成的。钢筋桁架主要的作用是,提供楼面施工阶段的刚度,作为楼板使用阶段的受力钢筋,同时还具有钢筋直径可调,桁架高度可调等特点。混凝土免拆底模主要的作用是在楼板施工阶段作为模板,在楼板使用阶段作为混凝土楼板下保护层。而且免拆底模的底部是很平整的,无需额外抹灰。

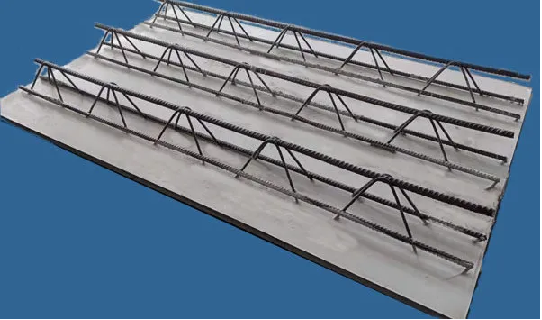

免拆底模钢筋桁架楼承板



免拆底模的钢筋桁架是由上弦钢筋、下弦钢筋以及腹杆钢筋组成的。上弦钢筋和下弦钢筋通常采用HRB400的螺纹钢,腹杆钢筋采用冷轧光圆钢筋,强度级别达到CPB550级。免拆底模的底模采用的是高性能细石混凝土,它可以达到C40混凝土强度级别。

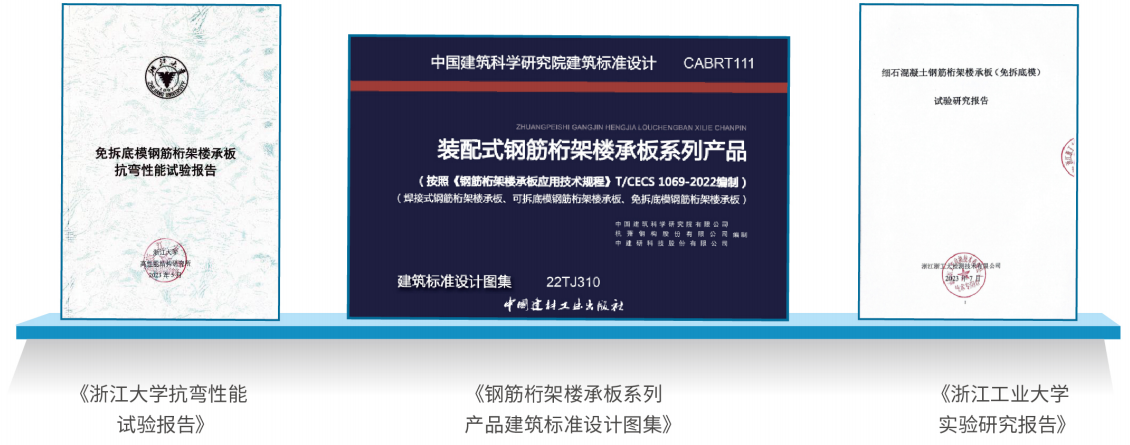

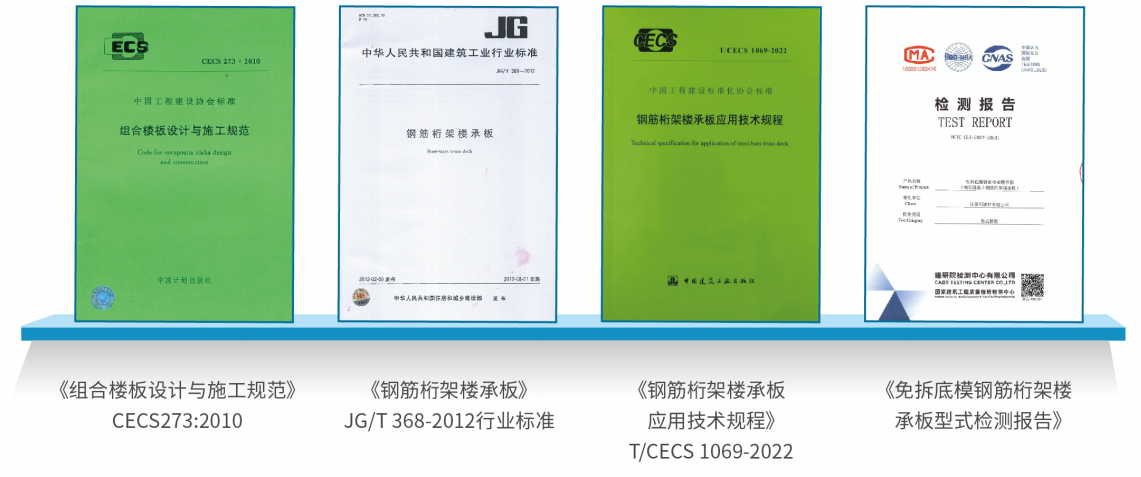

免拆底模钢筋桁架楼承板组合楼(屋)面体系的标准规范




免拆底模钢筋桁架楼承板组合楼(屋)面体系优势

装配式施工,施工工期缩短

减少混凝土支模架系统,无需模板;减少现场楼板钢筋绑扎量50%~70%;可多层同时施工,缩短施工工期。




装配式施工,施工质量优

钢筋桁架工厂加工,质量保证,钢筋间距排布均匀;现场浇筑混凝土楼板的板面钢筋不会被踩下,楼板厚度保证;板底平整度高,无需抹灰,可直接批腻子装饰。



三、装配式施工,施工便捷安全

工厂化生产,混凝土底模与钢筋桁架一体化,施工便捷;楼承板刚度大,可承受施工阶段荷载,增加施工作业面;减少现场高空钢筋绑扎作业,减少施工现场的危险源。



四、装配式施工,绿色环保

工业化生产,装配式绿色施工,减少支撑用量,不需要模板,减少材料浪费,减少建筑垃圾。




五、产业化生产,降低工程造价

标准化设计、工厂化生产、装配式施工,提高施工效率和工程质量,减少支撑,不需要模板,无需底部抹灰,降低直接成本;与预制混凝土叠合板相比,楼板厚度设计可以更薄,节约成本,增加建筑层高;施工工期缩短,降低综合管理成本,同时加快资金的周转速度,减少财务费用。

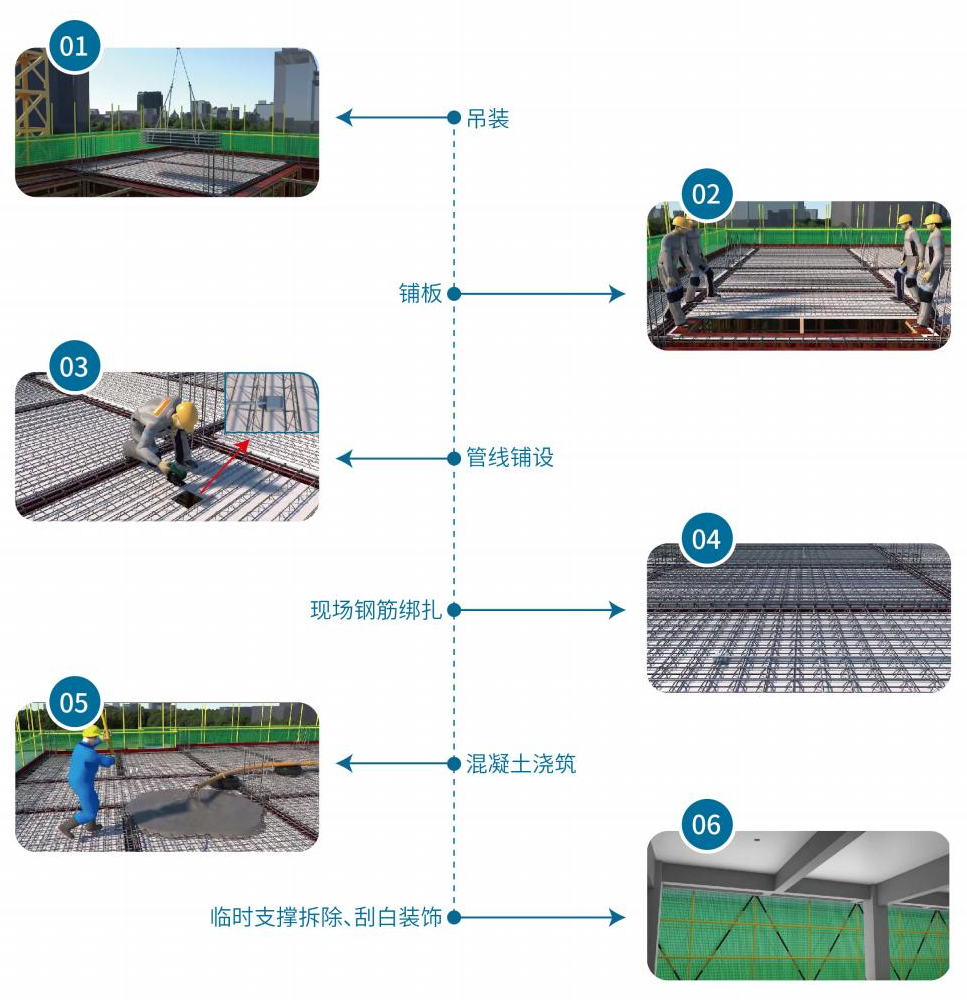

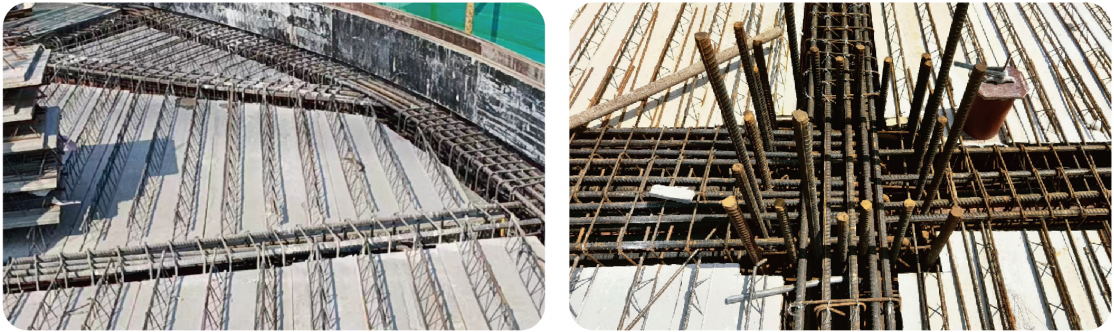

施工重点工序

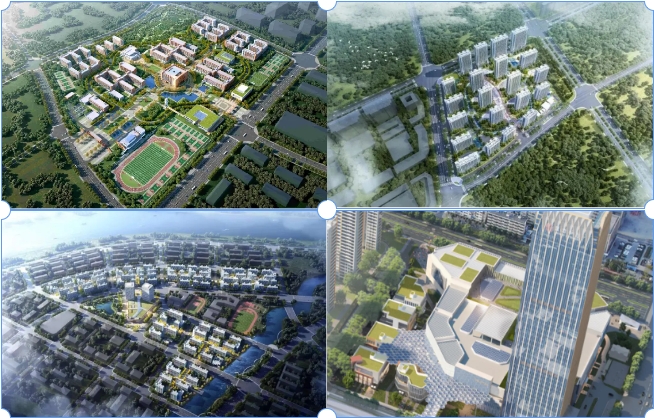

工程案例

学校类

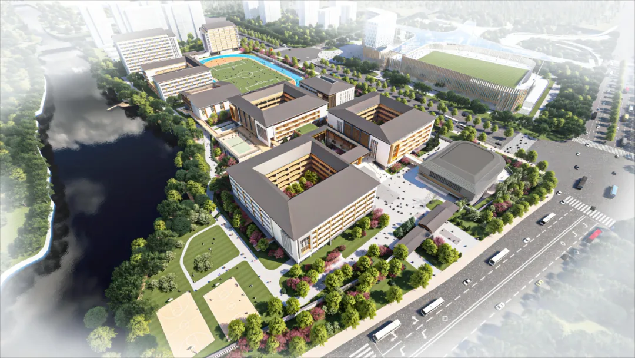

绍兴龙山书院



绍兴龙山书院项目地处绍兴市镜湖未来社区核心,占地面积69689.2平方米,总建筑面积147743.45平方米,地上总建筑面积110497.61平方米,共10个单体,主体规划为寄宿制完全中学,办学规模48个班,最大可容纳1860名学生。

该项目是住建部首批中国与瑞士零碳建筑合作项目示范工程之一,并入选2023年度建筑领域碳达峰相关工作优秀案例。




河南信阳北湖高中



信阳北湖高中位于信阳市羊山新区,分为东、西两个园区,东园区占地面积约572亩,总建筑面积219723.86平方米,其中地上建筑面积200229.86平方米,地下建筑面积19494平方米;西园区占地面积约225.51亩,总建筑面积89917.92平方米,其中地上建筑面积81823.92平方米,地下建筑面积8094平方米。主要建设内容为:教学楼、实训楼、图书馆、体育馆、食堂、宿舍楼、室外运动场及附属用房等工程。

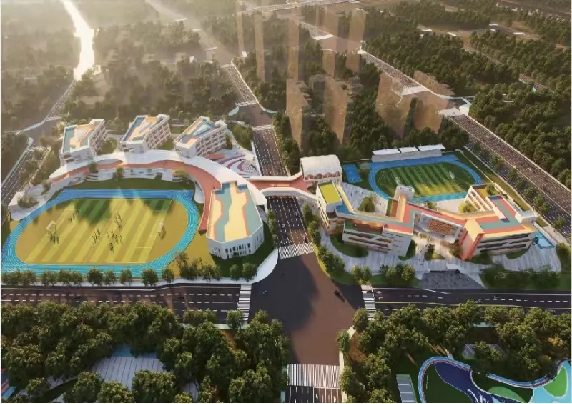

西安交大教育集团渭南学校



西安交大教育集团渭南学校(初中部和小学部)项目位于渭南市临渭区民生路以东,双王大街以南,总用地面积49.6002亩,规划2栋建筑。为1栋4层(局部3层)教学楼,建筑总高度22.8m;1栋2层风雨操场/食堂,建筑高度15.0m。总建筑面积23146.78㎡,均为地上。规划容积率0.7,建筑密度18.93%,绿地率35.04%,机动车位20个,非机动车位903个。




住宅类

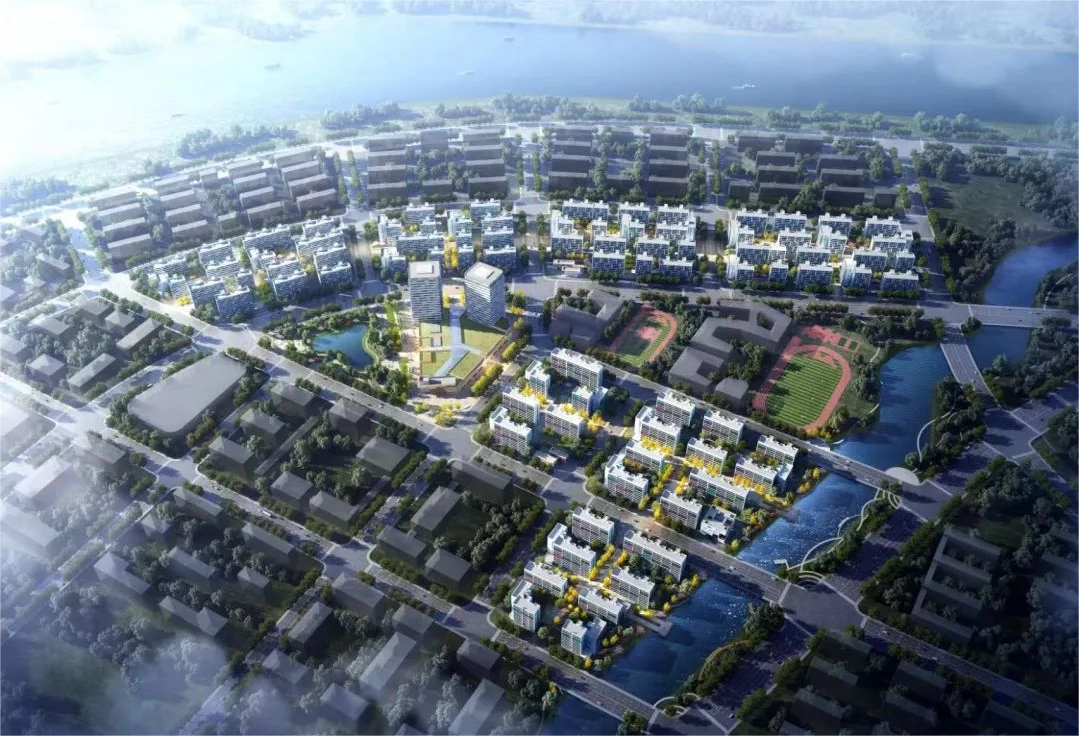

海宁市伊和家苑项目



海宁市伊和家苑项目项目位于海宁市联合路南侧、广远路东侧(市农副产品批发市场东侧),该项目总投资约8.04亿元,占地约65亩,总建筑面积约14.6万平方米,装配率达76%,建成后公租房约1600套,计划于2025年底前完工。

为全力助推建筑业高质量发展,共建绿色低碳社区,该项目为全省首个AA级钢结构装配式公租房住宅小区项目,所使用的钢材属于可回收利用的绿色建筑材料,能够更好地实现低碳节能环保,同时,还拥有极佳的抗震性。该项目在不断改善海宁人居环境的同时,也为该市钢结构装配式住宅树立了示范样板,为绿色建筑高质量发展和低碳发展做出了表率贡献。该项目也是汉德邦建材免拆底模钢筋桁架楼承板在住宅类项目应用中又一大经典工程案例。

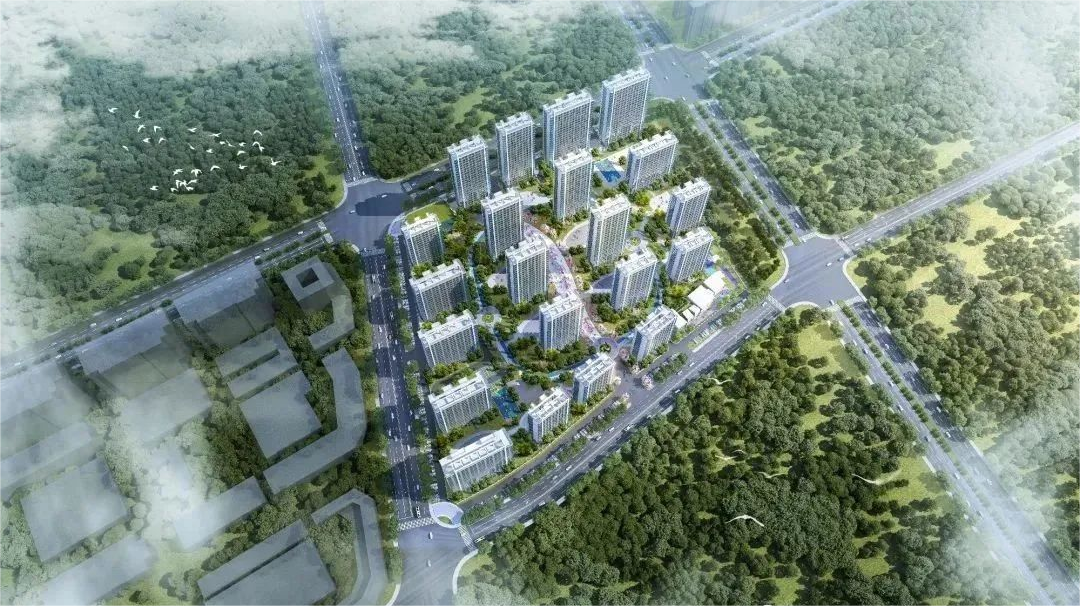

信阳师范学院理工学院和人才公寓(一期)



信阳师范学院理工学院和人才公寓(一期)工程项目位于河南省信阳市潢川县豫东南高新技术产业开发区,项目建筑物主要为住宅、幼儿园、社区综合服务中心等,总用地面积296080.36平方米(约445.26亩),总建筑面积752400.7平方米,地上建筑面积562681.19平方米,地下建筑面积190004.51平方米。工程预计于2024年10月完工。




公共建筑类

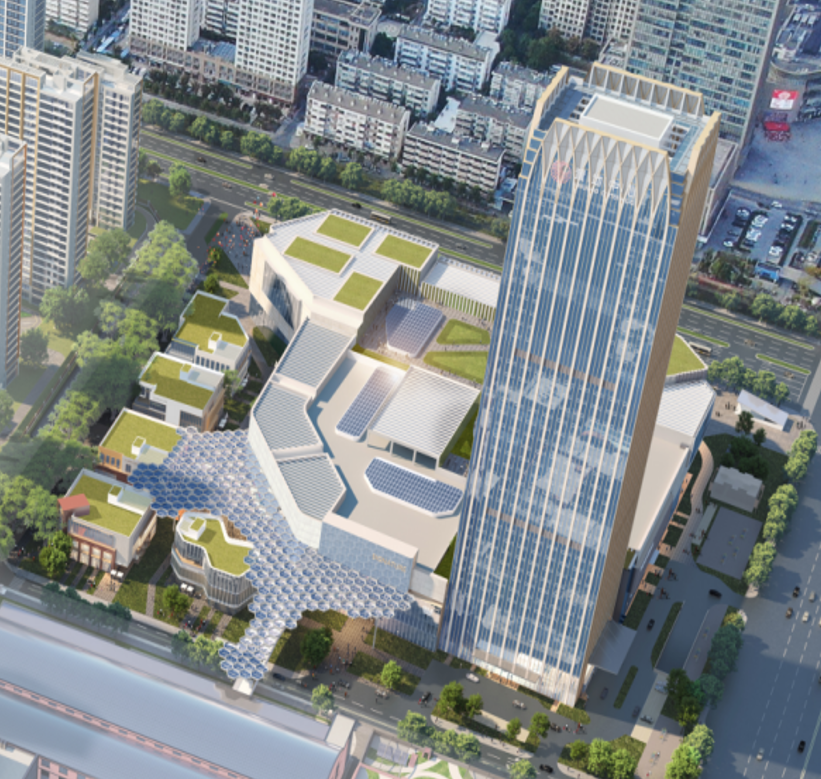

合肥汇东商务中心效果图



瑶海YH202211地块项目(合肥汇东商务中心)位于合肥市瑶海区长江东路与东二环路交口,项目含一栋41F超高层办公酒店塔楼、5栋3F独立商业及8万方购物中心(4-5F)、人防、非人防地下室(一/二层地下室),地上约15.77万方,地下约6.99万方,总建筑面积22.76万平方。S1#楼·塔楼及裙房为装配式建筑,装配率30%,其中S1#楼·塔楼高168米楼承板水平构件采用汉德邦细石混凝土免拆底模钢筋桁架楼承板。
